机构是机器人的骨架——它既是结构本体,也构成驱动、传动与执行系统的基础。前面建立了旋量数学工具与刚体运动描述,从本篇起进入机构本身。
本文介绍机构的基本组成元素(构件、运动副、运动链)与自由度(Degree of Freedom, DoF)的概念和计算方法。
1. 机构的基本组成
机构由构件(link)和运动副(kinematic pair)两类基本元素组成:构件是运动单元体,运动副是构件间的活动连接。
1.1 构件
构件是机械系统中能够进行独立运动的单元体。机器人中的构件多为刚性连杆,简称为杆。机构中固定不动的构件称为机架或
基座。
本书主要研究刚性杆,不考虑构件的弹性或柔性变形。
1.2 运动副
运动副是两构件既保持接触又有相对运动的活动连接,在机器人学中常称为关节。机器人的运动学特性主要由运动副类型及其空间布局决定。
机器人中常用的七种运动副:

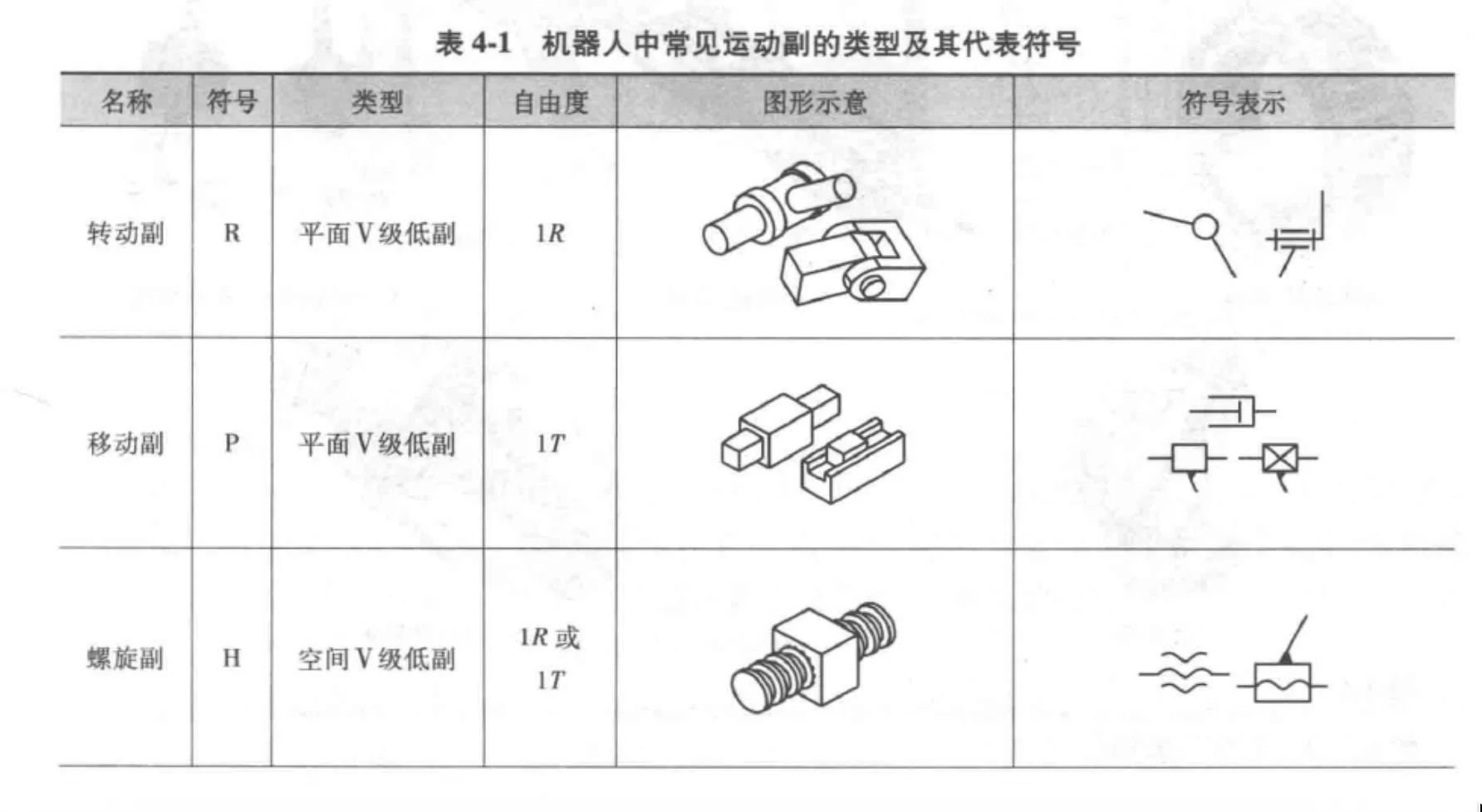

运动副

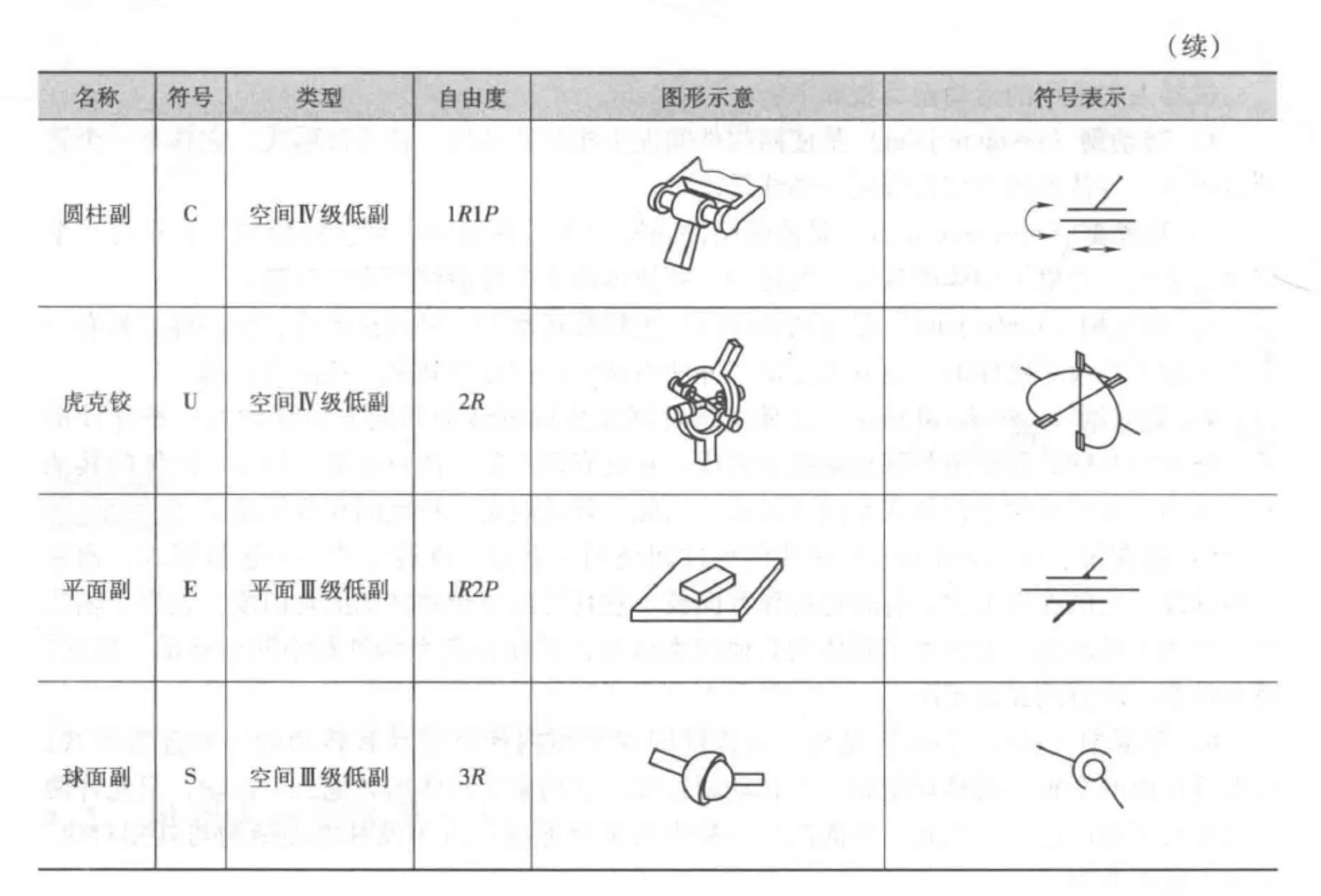

运动副(续表)
表中 V 级、IV 级、III 级指运动副引入的约束数(V 级 = 5 约束,IV 级 = 4 约束,III 级 = 3 约束)。R 表示转动自由度,T 表示移动自由度。
转动副和移动副是机器人中最常用的两类运动副。机器人中通常只选用低副(面接触),包括 R、P、H、C、U、E、S 七类。
1.3 运动链
两个或两个以上的构件通过运动副连接而成的可动系统称为运动链(kinematic chain)。
| 类型 | 定义 | 对应的机器人类型 |
|---|
| 开链(开环) | 各构件构成首末不封闭的系统 | 串联机器人 |
| 闭链(闭环) | 各构件构成首末封闭的系统 | 并联机器人 |
| 混链 | 既含闭链又含开链 | 混联机器人 |

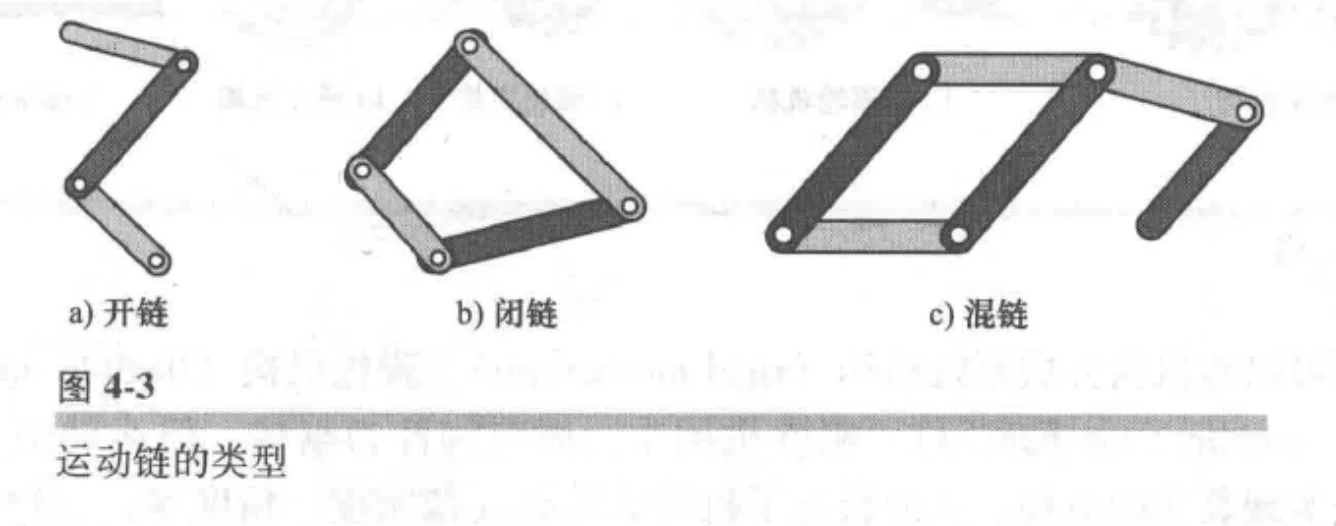

开链与闭链机构示例
串联机器人的所有关节按顺序串联,工作空间大、灵巧性高;并联机器人的动平台通过多条支链与基座连接,刚度高、承载能力强;混联机器人兼具二者的特点。
2. 自由度基本概念
2.1 自由度与约束
自由度 f:确定机械系统位形(或位姿)所需的独立变量(广义坐标)数。空间中一个自由刚体最多具有 6
个自由度——沿三个坐标轴的 3 个移动和绕三个轴线的 3 个转动。
约束 c:两构件通过运动副连接后,各自的运动会受到限制,这种限制即为约束。被约束的自由度数目称为约束度。
根据 Maxwell 理论,空间中任何物体的自由度 f 与约束度 c 满足:
f+c=6(空间)
平面运动中则为:
f+c=3(平面)
对刚性机构而言,运动副的本质就是约束——每个运动副在提供相对运动自由度的同时引入约束。
2.2 自由度与活动度
机构的自由度与活动度(mobility)是两个相关但不可混淆的概念:
| 概念 | 定义 | 适用对象 |
|---|
| 自由度 | 机构位形具有的独立参数数目 | 机构整体或末端执行器 |
| 活动度 | 构件相对于机架的最大独立变量数 | 机构中所有运动构件 |
绝大多数情况下二者数值一致,但存在例外:
| 情况 | 活动度 | 自由度 | 原因 |
|---|
| 7 关节串联冗余机器人 | 7 | 6 | 末端执行器的自由度上限为 6 |
| 6 移动副串联机器人 | 6 | 3 | 末端仅能做三维移动 |
对串联机器人,自由度指末端执行器相对基座的自由度;对并联机器人,自由度指动平台的自由度。
2.3 局部自由度
局部自由度(passive DoF / idle DoF)是某些构件中存在的、不影响其他构件(尤其是输出构件)运动的自由度。
典型实例:
| 场景 | 局部自由度来源 |
|---|
| 平面凸轮机构中的滚子 | 滚子绕自身轴线的转动 |
| S-S 连接(两球副直连) | 连杆绕自身轴线的 1 个转动 |
S-S 连接在理论上有 6 个自由度,实际上绕连杆轴线的转动自由是一个局部自由度,有效自由度仅为 5——因此 S-S 在自由度上与 U-S
等效。
2.4 公共约束与冗余约束
公共约束(common constraint
):机构中所有构件都受到的共同约束,例如平面机构共享两个空间旋转约束与一个垂直平面的移动约束。
| 机构类型 | 公共约束数 | 说明 |
|---|
| 一般空间机构 | 0 | 无公共约束 |
| 平面机构 | 3 | 所有构件共享三个面外约束 |
| 球面机构 | 3 | 所有构件共享三个移动约束 |
旋量系解释:将机构所有运动副表示为运动旋量组成旋量系,若存在一个与该旋量系中每个旋量均互易(不做功)的反旋量,则该反旋量即为机构的一个公共约束。
冗余约束(redundant constraint
,也称虚约束):机构中部分运动副之间满足某种特殊几何条件,使其中的一些约束对机构的运动不起作用。冗余约束在特定几何条件下才成立——不满足这些条件时,冗余约束变为有效约束,机构将不能运动。
例:Scott-Russell 机构的冗余约束分析

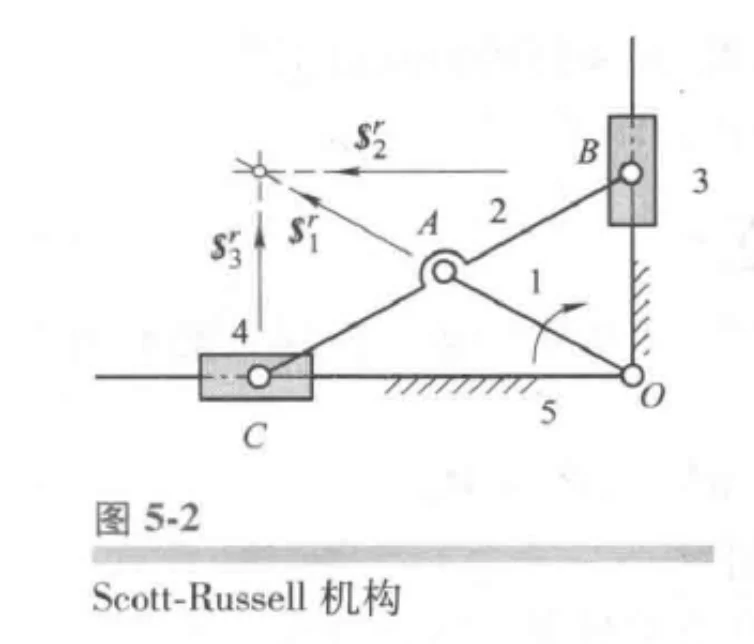

Scott-Russell机构
判断连杆(构件 2)的受力情况:它受到三个平面汇交力线矢的作用,所组成的约束旋量系的维数为 2——即三个约束中只有两个是独立的,存在
1 个冗余约束。
公共约束与冗余约束统称过约束(overconstraint),相应的机构称为过约束机构。
2.5 机构的阶数与分类
机构的阶数(order)描述机构运动所需运动旋量系的维数(Hunt 定义),数值上:
d=6−λ
其中 λ 为公共约束数。平面机构和球面机构的阶数均为 3(λ=3)。
按自由度数目对机构分类:
| 类型 | 自由度数 | 说明 |
|---|
| 少自由度机构 | DoF<6 | 只能实现部分空间运动 |
| 全自由度机构 | DoF=6 | 可实现空间任意给定运动 |
| 冗余自由度机构 | DoF>6 | 除末端 6-DoF 外具有额外关节自由度 |
3. 自由度计算公式
3.1 平面自由度公式
平面机构中各构件仅能做平面运动。一个自由构件在平面中有 3 个自由度。设机构由 N 个构件组成,选定一个为机架后:
- 运动构件数:n=N−1
- 运动构件的总活动度:3n
用 g 个运动副连接构件。第 i 个运动副的自由度为 fi(在平面中 0<fi≤2),则该运动副引入的约束数为 3−fi。
机构的自由度
F=所有运动构件的活动度−所有运动副的约束度
即
F=3(N−1)−i=1∑g(3−fi)
或写成
F=3(N−g−1)+i=1∑gfi
按照运动副引入的约束数(3−fi),将运动副进一步区分为低副和高副。
平面低副(转动副、移动副)引入 2 个约束(fi=1),高副(齿轮副、凸轮副)一般引入 1 个约束(fi=2):
F=3(N−1)−(2PL+PH)
其中 N−1 为活动构件数,PL 为低副数,PH 为高副数。
3.2 G-K 公式
将平面机构公式推广到空间。空间中一个自由刚体有 6 个自由度,设 d 为机构的阶数,则:
F=d(N−g−1)+i=1∑gfi
此即 G-K(Grubler-Kutzbach)公式。
| 参数 | 含义 |
|---|
| F | 机构自由度 |
| d | 机构的阶数(一般空间机构 d=6,平面/球面机构 d=3) |
| N | 构件总数(含机架) |
| g | 运动副数目 |
| fi | 第 i 个运动副的自由度 |
传统 G-K 公式(取 d=6 或 d=3)在计算涉及局部自由度与过约束时会得出错误结果。
考虑公共约束(λ)、冗余约束(ν)和局部自由度(ξ),G-K 公式修正为:
F=d(N−g−1)+i=1∑gfi+ν−ξ
| 参数 | 含义 | 对 F 的影响 |
|---|
| d | 机构的阶数,d=6−λ | λ↑⇒d↓⇒F↓ |
| ν | 冗余约束数 | ν↑⇒F↑ |
| ξ | 局部自由度数 | ξ↑⇒F↓ |
修正 G-K 公式是统一的机构自由度计算公式。正确计算的关键在于确定公共约束、冗余约束和局部自由度三个参数。
3.3 计算示例
例 1(平面 3R 开链机器人)
N=4,g=3,∑fi=3,d=3。

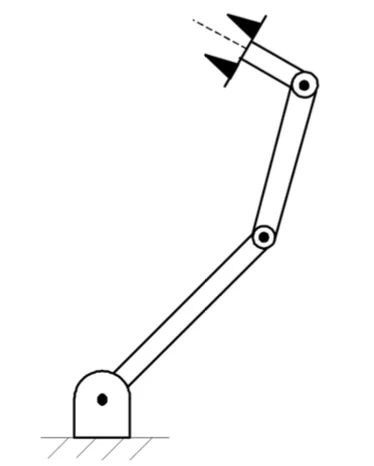

3R串联机器人
F=3(4−3−1)+3=3
例 2(平面 3-RRR 并联机器人)
N=8,g=9,∑fi=9,d=3。

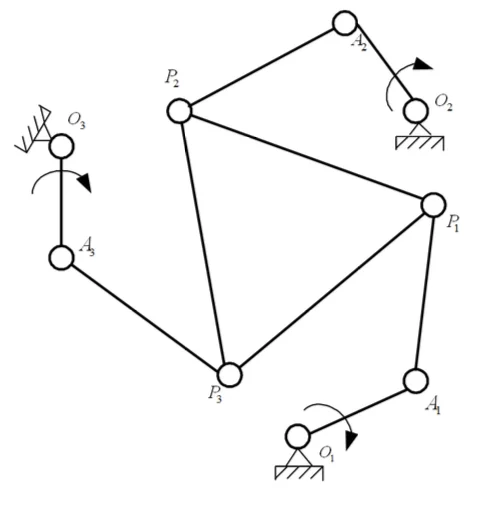

3-RRR并联机构
F=3(8−9−1)+9=3
例 3(6-SPS Stewart 平台,局部自由度)
N=14,g=18,∑fi=42。

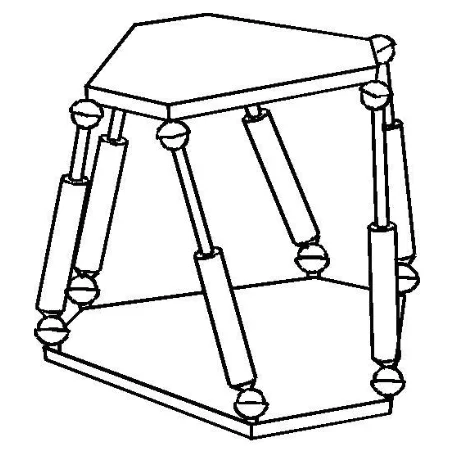

Stewart机构
传统 G-K 公式(d=6):
F=6(14−18−1)+42=12
计算结果为 12,但动平台最多只有 6 个自由度。多余的 6 个自由度源于每条 S-P-S 支链中连杆绕自身轴线的转动——这是局部自由度
。使用修正公式(d=6,ν=0,ξ=6):
F=6(14−18−1)+42+0−6=6
例 4(Sarrus 折展机构,过约束)
N=6,g=6,∑fi=6。

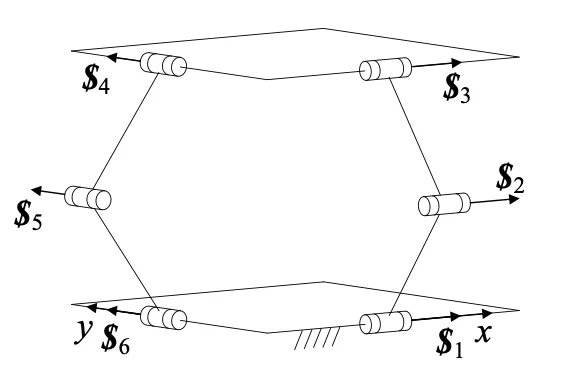

Sarrus机构
传统 G-K 公式(d=6):
F=6(6−6−1)+6=0
F=0 意味着机构被完全锁定,但该机构实际上可以运动。错误原因在于机构的特殊几何配置产生了公共约束(λ=3
),阶数应为 d=3 而非 d=6。使用修正公式(d=3,ν=0,ξ=0):
F=3(6−6−1)+6=3
例 3 和例 4 表明:忽视局部自由度会导致 F 偏大,忽视公共约束会导致 F 偏小(甚至错误地判定机构不可动)。修正 G-K
公式通过显式引入 ν 和 ξ 两项将两类影响纳入统一框架。
4. 旋量分析法
修正 G-K 公式引入了 λ 与 ν,但未解决:如何系统化地求出 λ 与 ν
。本节利用旋量理论基础中的互易旋量系工具给出答案。
4.1 运动与约束旋量系
机构中每个单自由度运动副对应一个单位运动副旋量(KP 旋量)。g 个运动副的 KP 旋量张成机构的运动旋量系S:
S=span{$1,$2,…,$g}
S 的互易旋量系即为约束旋量系Sr
——其中的每个基旋量表示一个对机构不做功的约束力(线矢量)或约束力偶(偶量):
SΔ(Sr)T=0,dim(S)+dim(Sr)=6
常用运动副的 KP 旋量(以轴线上一点 r 和单位方向矢量 u 表达):
| 运动副 | 符号 | 自由度数 | KP 旋量 |
|---|
| 移动副 | P | 1 | $P=(0;u) |
| 转动副 | R | 1 | $R=(u;r×u) |
| 螺旋副 | H | 1 | $H=(u;r×u+hu) |
| 圆柱副 | C | 2 | {(u;r×u),(0;u)} |
| 万向铰 | U | 2 | {(u;r×u),(v;r×v)}(u⊥v) |
| 球面副 | S | 3 | {(ex;r×ex),(ey;r×ey),(ez;r×ez)} |
多自由度运动副(C、U、S)拆分为若干单自由度分量,每个分量对应一个独立 KP 旋量。此表是旋量法分析机构自由度的基础。
4.2 公共约束与冗余约束
公共约束的旋量表达:公共约束是与机构中每一个运动副的 KP 旋量均互易的约束旋量。
在并联机构中,公共约束即是各支链约束旋量系的交集。
设全部 KP 旋量张成机构总运动旋量系 Sm,则公共约束旋量系 Sc 为 Sm 的互易旋量系:
Sc={$c∣$i∘$c=0,∀$i∈Sm}
公共约束数
λ=dim(Sc)
机构的阶数
d=6−λ
公共约束的旋量表达:冗余约束的判断在去除公共约束后进行。将剩余 t 个约束旋量构成旋量系,设其秩为 k。若 k<t
,多余约束即为冗余:
ν=t−k
物理含义:t 个约束中仅 k 个线性无关,其余 t−k 个虽存在但对机构运动不产生额外限制。
将旋量法求得的 λ(进而 d=6−λ)与 ν 代入修正 G-K 公式:
F=d(N−g−1)+i=1∑gfi+ν−ξ
4.3 并联机构分析步骤
并联机构由动平台通过 p 条支链与基座连接。将4.2节的判定方法组织为可操作的两套步骤。
a. 自由度分析
| 步骤 | 操作 | 方法 |
|---|
| 1 | 判断局部自由度数目 ξ | 检查 S-S、S-E、E-E 等含局部自由度的运动链 |
| 2 | 建立各分支运动旋量系 Sbi | 写出分支中每个运动副的 KP 旋量,i=1,…,p |
| 3 | 求各分支约束旋量系 Sbir | 求解 SbiΔ$r=0 |
| 4 | 合成动平台约束旋量系 Sr | Sr=Sb1r∪Sb2r∪⋯∪Sbpr |
| 5 | 求动平台运动旋量系 Sf | 求解 SrΔ$=0 |
| 6 | 确定自由度性质 | 从 Sf 的基旋量判断各自由度的运动类型与方向 |
| 7 | 全周性验证 | 改变机构位形,重复 2-6;若自由度性质不变则为全周自由度 |
动平台自由度数 F=dim(Sf)。
b. 公共约束分析
| 步骤 | 操作 | 方法 |
|---|
| 1 | 合成机构总运动旋量系 Sm | Sm=Sb1∪Sb2∪⋯∪Sbp |
| 2 | 求机构总约束旋量系 Sc | 求解 SmΔ$c=0 |
| 3 | 公共约束数 | λ=dim(Sc),d=6−λ |
c. 冗余约束分析
| 步骤 | 操作 | 方法 |
|---|
| 1 | 建立分支约束旋量集 ⟨Sr⟩ | ⟨Sr⟩=Sb1r⊕Sb2r⊕⋯⊕Sbpr(直和,保留重复) |
| 2 | 合成机构总运动旋量系 Sm | Sm=Sb1∪Sb2∪⋯∪Sbp |
| 3 | 求机构总约束旋量系 Sc | 求解 SmΔ$c=0 |
| 4 | 求动平台补约束旋量系 Scr | Sr=Sc∪Scr |
| 5 | 求补约束旋量集 ⟨Scr⟩ | 根据⟨Sr⟩=Sc⊕⟨Scr⟩,求得动平台补约束旋量集⟨Scr⟩ |
| 6 | 冗余约束数 | ν=card(⟨Scr⟩)−dim(Scr) |
值得注意的是,⟨Sr⟩ 中的尖括号 ⟨⋅⟩ 表示约束旋量的多重集合
,用于保留不同分支中出现的重复约束旋量。
而不带尖括号的
Sr
表示由这些约束旋量张成的约束旋量系(线性空间),其中重复约束会自动合并,仅反映约束的独立方向与维数。
